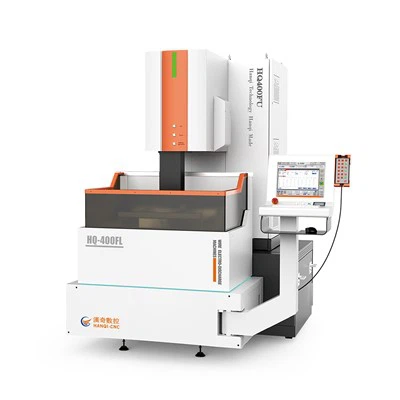

Machine d'électroérosion à fil de haute précision entièrement en boucle fermée avec moteur linéaire

1. Levage du moteur du réservoir de liquide

2. Technologie de contrôle de moteur linéaire

3. Perte de fil en molybdène ultra faible

4. 150000mm² Aucune perte de fil, plus respectueux de l'environnement

5. (Condition de coupe : 9000 mm²/H|fluide de coupe à base d'eau|acier|hauteur de la pièce 60 mm)

6. Efficacité de coupe maximale : supérieure à 300 mm²/min ou plus

7. Rugosité de surface optimale : Ra inférieure ou égale à 0,5 μ M

8. Précision d'usinage optimale : ± 3 um (taille absolue)

9. Structure de l'axe UV au niveau du filament lent

10. Contrôle servo complet à cinq axes

11. Structure intégrée de l'ensemble de la machine

12. Prise en charge de la programmation en code G

13. Utilisation de fil de molybdène pour traiter des pièces

1. Pièces moulées de la même nuance dans l'industrie suisse des machines-outils, structure de type C (HT250)

2. L'axe XY utilise des rails de guidage Taiwan HIWIN de qualité P

3. Axes X et Y sans structure à vis, utilisant une structure de moteur linéaire, utilisation à long terme sans perte (personnalisé par Hanqi)

4. L'axe UV utilise un rail de guidage à vis mère de niveau C3 HIWIN de Taiwan

5. Les axes X, Y, U et V sont contrôlés par des servomoteurs (moteurs et pilotes Panasonic)

6. L'axe Z est également contrôlé par un servomoteur (moteur et pilote personnalisés Hanqi)

7. Système de lubrification automatique pour rail de guidage à vis (pompe de lubrification automatique)

8. Structure de levage de réservoir de liquide brevetée (personnalisée par Hanqi)

9. Structure de coupe conique ± 12 degrés

10. Établi antirouille et anticorrosion (personnalisé par Hanqi)

11. Le système Windows 7 est équipé d'un système CNC développé indépendamment par Hanqi

12. Ordinateur de contrôle industriel intégré (personnalisé par Hanqi)

13. Le poste de commande de l'ordinateur peut pivoter à 90 degrés pour une utilisation facile

14. Lumière LED tricolore intégrée (conception unique, durée de vie plus longue)

15. Conception intégrée de l'armoire électrique principale et du réservoir d'eau (avec un encombrement réduit)

16. Circuit d'usinage par décharge développé indépendamment par Hanqi

1) Le président a travaillé à l'usine de machines-outils de Hanchuan en Chine (1986-2005), en se concentrant sur le domaine de l'usinage électrique pendant près de 40 ans ;

2) La société a été créée en 2005, avec son usine située dans la zone de haute technologie de Suzhou, en Chine, couvrant une superficie de 20 000 mètres carrés ;

3) C'est une entreprise de haute technologie dans la province du Jiangsu et une entreprise spécialisée, raffinée et innovante dans la province du Jiangsu ;

4) Avec plus de 80 employés et près de 20 personnes en recherche et développement, c'est une entreprise orientée vers la recherche et le développement ;

5) Mettre en œuvre le système de gestion de la qualité ISO9001 et utiliser le système à trois coordonnées Carl Zeiss pour les tests de précision des composants des machines-outils ;

6) En 2016, nous avons engagé une coopération produit avec Beijing Agie Charmilles Industrial Electronics Co., Ltd ;

Qu'est-ce que l'usinage EDM ?

L'usinage par électroérosion (EDM) est un procédé de fabrication dans lequel la matière est retirée d'une pièce à l'aide d'une séquence rapide de décharges de courant électrique entre des électrodes immergées dans un liquide diélectrique. Ce procédé est utilisé pour fabriquer des pièces impossibles à usiner. Étant donné que l'EDM n'utilise pas de force mécanique pour retirer la matière, il est considéré comme non traditionnel.

L'électroérosion est un procédé d'une précision exceptionnelle, idéal pour la fabrication de formes complexes et élaborées, et capable de façonner des métaux durs tels que le titane. Les matériaux façonnés à l'aide de l'électroérosion doivent être conducteurs d'électricité pour que le procédé soit efficace.

L'électrode de la pièce, l'anode, d'une machine EDM est connectée à la borne positive d'une alimentation CC tandis que l'électrode de l'outil, la cathode, est connectée à la borne négative. Les électrodes sont immergées dans le fluide diélectrique et séparées par l'éclateur. L'étincelle génère une chaleur électrothermique extrême dans la zone de l'éclateur, qui fait fondre et vaporise des parties de la surface de la pièce, un processus connu sous le nom d'érosion par étincelles.

Le procédé d'usinage par fil EDM, une alternative à l'usinage par électroérosion par enfonçage, fonctionne de la même manière qu'une scie à ruban à bois utilisant un fil pour le processus de coupe. Le fil, en cuivre ou en laiton, est traversé par une décharge électrique à haute tension qui lui permet de couper l'épaisseur de la pièce.

Le fil utilisé dans l'usinage par électroérosion crée une étincelle dans l'eau déionisée dont la conductivité est contrôlée avec précision. L'eau refroidit le matériau et élimine le matériau enlevé à l'aide d'un fluide diélectrique propre constamment pompé dans le processus pour éliminer les déchets en excès.

Les températures extrêmes du procédé EDM éliminent rapidement l'excès de matière de la pièce par vaporisation et fusion ou érosion par étincelle. Le métal fondu est partiellement éliminé. Lorsque le potentiel électrique est retiré, le canal plasma n'est plus maintenu et génère une pression ou des ondes de choc en s'effondrant. Cela évacue la matière fondue en formant un cratère de matière qui est retiré autour du site d'étincelle.

Le matériau est éliminé par la formation d'ondes de choc lorsque le canal plasma s'effondre en raison de la rupture du potentiel électrique, ce qui rend le matériau de travail positif et l'outil négatif. Lorsque les électrons frappent la pièce, des cratères se forment par chauffage, fusion et élimination de matériau lorsque les ions positifs frappent l'outil, ce qui entraîne l'usure de l'outil.

L'usinage par électroérosion nécessite une grande quantité d'énergie. Les générateurs utilisés pour le processus doivent être capables de fournir l'énergie nécessaire pour que le processus se déroule efficacement et avec succès. Ils sont sélectionnés en fonction de leur capacité à générer les paramètres de puissance du processus.

Les machines-outils EDM (DIE SINKER)/WIRE EDM sont largement utilisées dans diverses industries, telles que les appareils électroménagers numériques, la fabrication automobile, les équipements médicaux, l'emballage de semi-conducteurs, l'industrie du moulage, l'aérospatiale, l'industrie de l'aluminium, les accessoires de salle de bain, la fabrication militaire, etc.

SUZHOU HANQI CNC ÉQUIPEMENT CO., LTD.a été créée en 2005, spécialisée dans la production et la personnalisation de diverses machines d'électroérosion à commande numérique (EDM) et de machines de découpe par électroérosion à fil (WEDM) à commande numérique par ordinateur depuis plus de 30 ans. Les pièces moulées des machines-outils, comme celles de la marque suisse, ont subi toutes les inspections des principaux composants à l'aide du testeur de coordonnées allemand Zeiss et ont collaboré avec la technologie suisse pour garantir la précision et la stabilité des machines EDM. Français Les machines CNC Hanqi (EDM/WEDM) sont largement utilisées dans diverses industries, notamment la fabrication de moules, la fabrication automobile, la technologie des puces, l'équipement médical, l'électronique, l'électricité, le matériel, les plastiques, etc. Hanqi CNC a coopéré avec plusieurs marques de renommée mondiale, notamment THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH, etc. Notre usine possède des certifications internationales faisant autorité telles que ISO9001, IS014001, CE, UL, ETL, etc. Nos produits ont un rapport coût-efficacité élevé et ont été exportés dans plus de 30 pays et régions du monde. Avec des machines-outils de haute qualité et de haute précision (leader de l'industrie en matière de précision d'usinage MS-WEDM/EDM), nous pouvons traiter des composants très complexes et avons été favorisés par des clients de divers pays, accumulant ainsi un grand nombre de clients coopératifs à long terme nationaux et étrangers de haute qualité.
